连接器、接线端子和接插件：概念、范围和应用区别

发布时间：2024-05-27 09:34:23 人气：

一、关于三者的定义

1、连接器 (CONNECTOR)：

连接器是电子工程技术人员经常接触的一种部件。

在国内也被称为接插件、插头和插座。

一般指用于连接两个有源器件的器件，传输电流或信号。

2、接插件：

接插件是一种连接电子线路的定位接头，由两部分构成：插件和接件。

通常可以完全分离。

与开关的相似之处在于通过接触对的状态改变来实现所连电路的转换目的。

本质区别在于插接件只有插入和拔除两种状态，而开关可以在本体上实现电路的转换。

接插件的接触对存在固定的对应关系，因此也可以称为连接器。

3、接线端子 (Terminal)：

接线端子用于实现电气连接，是连接器的一种配件产品。

通常是一段封装在绝缘塑料中的金属片，两端都有孔，可以插入导线。

接线端子可以分为不同系列，例如WUK接线端子、欧式接线端子系列和插拔式接线端子系列。

二、连接器、接线端子和接插件的归属范围区别，以及实际的应用

1. 归属范围

连接器（也称为接插件）是第一大类，用于连接线与线之间。

接线端子只是连接器大类中的一种。

2. 区别

连接器：用于线与线的连接。实际生活中，人们常常混淆连接器和接插件，因为它们通常指同一个东西。

接插件：用于线与板、箱之间的连接。

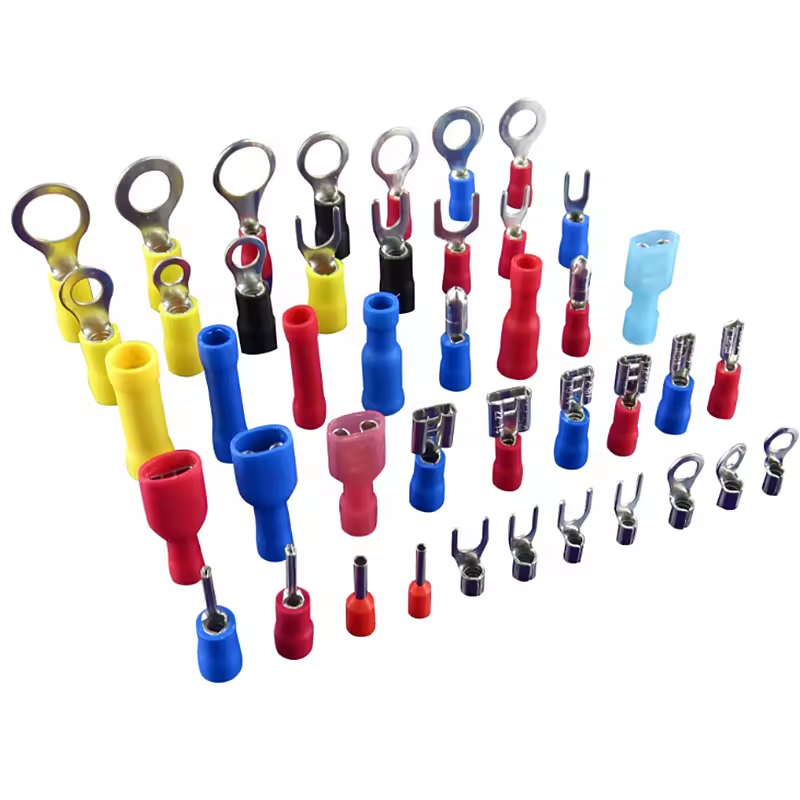

3. 端子

端子是连接器的一部分。连接器通常包括两大部分：

胶壳（housing）：通常由塑料制成，起到保护作用。

端子（terminal）：通常由金属制成，起到导通作用。

4. 实际应用

连接器（接插件）：用于电路与电路之间的连接，广泛应用于各个行业。

具体品类包括矩形连接器、圆形连接器、阶梯型连接器等。

接线端子：属于连接器的一种，一般用于电子电气领域，例如用于PCB线路板、印制板和配电柜的内外连线。

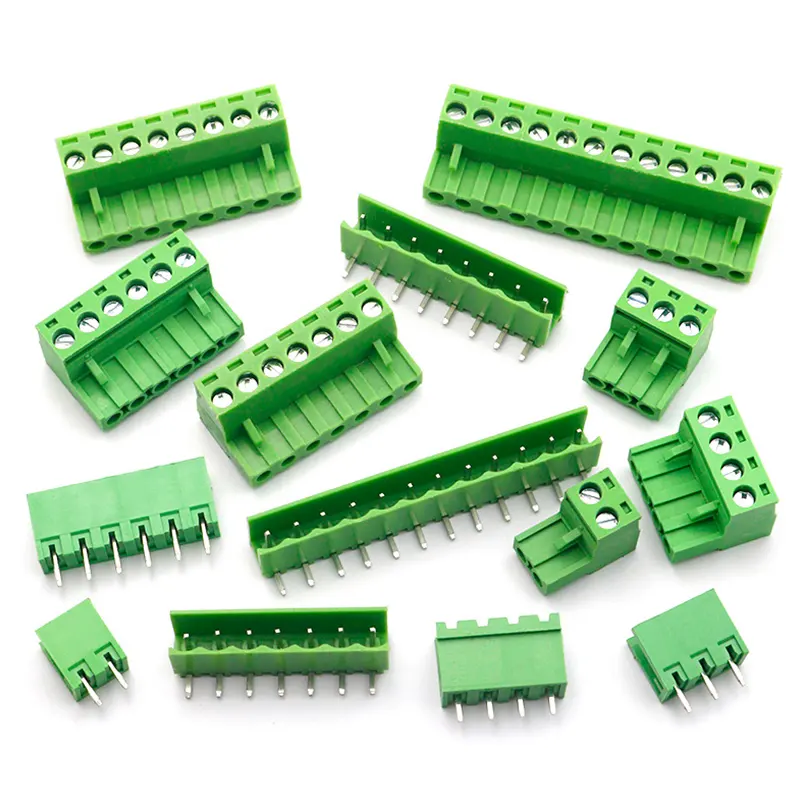

目前，接线端子的种类越来越多，包括PCB板端子、五金端子、螺帽端子、弹簧端子等。

在电力行业中，还有专门的端子排和端子箱，上面全是接线端子，包括单层、双层、电流、电压、普通、可断等类型。

总的来说，“连接器”、“接线端子”、“接插件” 三者虽然是同属于一个概念，但在不同的实际应用中被通俗地称呼为不同的表现形式。
